Investieren in eine Die Produktionslinie für IBC-Käfige stellt für Verpackungshersteller einen hohen Investitionsaufwand dar. Sie müssen die Gesamtanlageneffektivität (OEE) maximieren und gleichzeitig die strikte Einhaltung der Endproduktkonformität gewährleisten. Für den Transport gefährlicher Flüssigkeiten müssen Intermediate Bulk Container (IBCs) strenge UN-Sicherheitsstandards erfüllen. Ihre Ausrüstungsauswahl wirkt sich direkt auf diese Zertifizierungen aus.
Während der Spezifikationsphase sind Käufer häufig mit erheblichen Risiken konfrontiert. Eine Unterspezifikation Ihrer Maschinen führt zu unmittelbaren Engpässen, hohen Fehlerraten und schwachen Schweißnähten. Sie verlieren Geld durch Nacharbeit und Ausschuss. Umgekehrt führt eine Überspezifikation zu überhöhten Investitionsausgaben. Am Ende zahlen Sie für ungenutzte Kapazität und komplexe Funktionen, die Sie nicht benötigen.
Dieser Leitfaden bietet einen klaren, auf die Technik ausgerichteten Rahmen, der Ihnen bei der Bewertung und Beschaffung der idealen Fertigungseinrichtung hilft. Sie erfahren, wie Sie die richtigen Maschinen für IBC-Käfige aus verzinktem Stahl in die engere Auswahl nehmen. Diese Empfehlungen basieren auf präzisen Produktionsmengen und realistischen Anlagenkapazitäten.
Das Produktionsvolumen bestimmt die Automatisierung: Richten Sie Maschinenkategorien (halbautomatisch vs. vollautomatisch) direkt an Ihren Zielzykluszeiten aus (z. B. pro Schicht produzierte Käfige).
Schweißqualität bedeutet Konformität: Die Mittelfrequenz-Schweißtechnologie ist für die Herstellung von Käfigen, die die strengen Fall- und Vibrationstests bestehen, die für die Lagerung gefährlicher Flüssigkeiten erforderlich sind, nicht verhandelbar.
Strenge Tests sind unerlässlich: Lassen Sie bei der Validierung von Lieferantenansprüchen niemals strukturierte Factory Acceptance Tests (FAT) und Site Acceptance Tests (SAT) außer Acht.
Sie müssen strenge Basismetriken festlegen, bevor Sie Maschinen bewerten. Die Produktionskapazität definiert die gesamte Architektur Ihrer Fertigungshalle. Unterscheiden Sie zwischen Anforderungen für 30–40 Käfige pro Stunde und 60+ Käfigen pro Stunde. Ein Ziel mit geringerem Volumen ermöglicht manuelle Transferstationen. Höhere Volumina erfordern eine kontinuierliche, synchronisierte Automatisierung. Berechnen Sie Ihre benötigte Leistung pro Schicht. Planen Sie einen Puffer von 15 % für geplante Wartungsarbeiten und unerwartete Ausfallzeiten ein.
Die Maschinen müssen Ihren spezifischen Behälterabmessungen entsprechen. Zu den Standardgrößen gehören die Varianten 275 Gallonen (1000 l) und 330 Gallonen (1250 l). Ihre Ausrüstung muss nahtlos zwischen diesen Profilen wechseln. Bewerten Sie die Möglichkeiten zur Handhabung von Drahtstärken. Unterschiedliche Märkte erfordern unterschiedliche verzinkte Rohrprofile. Stellen Sie sicher, dass die von Ihnen gewählten Maschinen genau die Stahlstreckgrenze und Beschichtungsdicke unterstützen, die Sie verwenden möchten. Unflexible Maschinen führen zu kostspieligen Produktionsverzögerungen.
Best Practice: Standardisieren Sie frühzeitig Ihren Rohstoffeinsatz. Schwankungen in der Härte des verzinkten Drahtes stören die automatischen Zuführmechanismen.
Die Präzision der Produktionslinie wirkt sich direkt auf die endgültige Zertifizierung aus. Der IBC-Behälter muss den UN- und DOT-Vorschriften für eine sichere Flüssigkeitslagerung entsprechen. Transporter lassen diese Container unter schwerer Last fallen, vibrieren und stapeln sie. Schwache Maschenschweißnähte können brechen. Ungenaues Biegen der Ecken beeinträchtigt die strukturelle Integrität. Ihre Fertigungsanlagen müssen absolute Wiederholgenauigkeit gewährleisten. Eine gleichmäßige Schweißnahtdurchdringung stellt sicher, dass der Käfig bei vorgeschriebenen Falltests kinetische Energie absorbiert.
Bewerten Sie Ihre regionalen Arbeitskosten. Diese Berechnung bestimmt die realisierbare Amortisationszeit für Linien mit hohem Automatisierungsgrad im Vergleich zu Linien mit manueller Unterstützung. In Regionen mit teuren Arbeitskräften sorgen vollautomatische Systeme für einen schnellen ROI. Sie reduzieren den Personalaufwand und verhindern die Ermüdung des Bedieners. In Märkten, in denen Arbeitskräfte zugänglich und erschwinglich sind, bieten halbautomatische Linien eine geringere Eintrittsbarriere. Berücksichtigen Sie immer die Kosten für die Einstellung spezialisierter Techniker zur Wartung fortschrittlicher Robotik.
Produktionskapazitäts-Matching-Matrix
Maschinenkategorie |
Zielleistung (Käfige/Stunde) |
Ideales Herstellerprofil |
Betreiberanforderung |
|---|---|---|---|
Halbautomatisch |
30 - 40 |
Regionale Lieferanten, Kleinmengenziele |
3 - 5 manuelle Bediener |
Vollautomatisch |
60 - 90+ |
Anbieter von Unternehmensverpackungen |
1 - 2 Aufsichtspersonen |
Modular / schrittweise |
40 - 60 |
Wachsende Hersteller expandieren |
2 - 3 Bediener |
Diese Setups funktionieren am besten für regionale Hersteller. Sie eignen sich für Einrichtungen, die geringere Volumenziele und begrenzte Kapitalbudgets verwalten. Halbautomatische Linien sind auf zugängliche Arbeitskräftepools angewiesen. Zu den Merkmalen gehören in der Regel die manuelle Rahmenbeladung und das automatisierte Mattenschweißen. Die Bediener transportieren die geschweißten Matten manuell zu den Biege- und Montagestationen.
Die Einschränkungen liegen auf der Hand. Aufgrund der Ermüdung des Bedieners bleiben die Zykluszeiten inkonsistent. Manuelles Heben erhöht das Risiko von Handhabungsschäden. Die Schweißqualität bleibt hoch, der Durchsatz schwankt jedoch während einer Schicht.
Häufiger Fehler: Die körperliche Belastung der Bediener wird unterschätzt. Das manuelle Heben schwerer Stahlgeflechte erfordert eine robuste ergonomische Unterstützung.
Unternehmensverpackungslieferanten benötigen vollständig automatisierte Lösungen. Diese Systeme bewältigen mühelos große Anforderungen. Zu den Merkmalen gehören die automatische Drahtzuführung und das kontinuierliche Mattenschweißen. Roboterarme übernehmen Transfervorgänge. Die Linie verwaltet automatisch das Biegen, Verriegeln und die Integration der Grundpalette. Der menschliche Eingriff ist minimal.
Allerdings unterliegen Sie strengen Einschränkungen. Diese Linien erfordern eine beträchtliche Stellfläche. Der anfängliche Investitionsaufwand ist viel höher. Sie benötigen außerdem hochqualifizierte Wartungstechniker. Ein kleiner Sensorfehler kann den gesamten Produktionsprozess stoppen.
Wachsende Hersteller entscheiden sich häufig für modulare Systeme. Sie bieten sofortige Kapazität sowie eine klare Roadmap für die Skalierung. Sie beginnen mit halbautomatischen Kernmodulen. Robotertransfers oder automatisierte Basismontageeinheiten rüsten Sie dann später nach.
Bewerten Sie die Integrationsrisiken sorgfältig. Das Hinzufügen von Robotern zu einer bestehenden Linie erfordert erhebliche Ausfallzeiten. Software-Handshakes zwischen alten und neuen SPS verursachen oft Verzögerungen. Wenden Sie sich an einen Experten, um Ihr Layout zu überprüfen. Sie können flexible Layout-Designs durch Spezialisierung erkunden Anpassungsdienste , um sicherzustellen, dass Ihre Fabrikhalle zukunftssicher ist.
Bewerten Sie Mittelfrequenz-Inverter (MFI) im Vergleich zum Standard-Wechselstromschweißen. Die MFI-Technologie ist weit überlegen. Es arbeitet mit 1000 Hz im Vergleich zu den standardmäßigen 50/60 Hz. Dadurch werden geschmolzene Spritzer reduziert und erhebliche Energieeinsparungen erzielt. MFI sorgt für ein tieferes und gleichmäßigeres Eindringen in verzinkten Stahl. Es verhindert, dass die Zinkbeschichtung die Schweißlinse stark beeinträchtigt.
Überprüfen Sie die Maschinen auf automatische Erkennung von Maschenfehlern. Fragen Sie die Anbieter nach der automatischen Elektrodenanpassung. Wenn die Elektroden verschleißen, sollte die SPS den Strom anpassen, um die Schweißnahtfestigkeit aufrechtzuerhalten. Dadurch wird verhindert, dass schwache Gelenke in die Leitung gelangen.

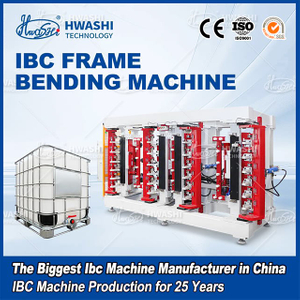

Bewerten Sie die Eckbiegeeinheiten. Entscheiden Sie sich zwischen mechanischen und hydraulischen Systemen. Präzision während der Biegephase verhindert ein katastrophales Versagen des Käfigs unter dynamischen Belastungen. Wenn der Biegeradius zu groß ist, bricht der Stahldraht. Wenn es zu locker ist, verschiebt sich der IBC-Behälter im Inneren des Käfigs.
Überprüfen Sie die Rohrabflachungsmechanismen. Untersuchen Sie die Lochstanzstationen. Falsch ausgerichtete Stempel beeinträchtigen die strukturelle Integrität der Basispalettenbaugruppe. Präzisionswerkzeuge sind hier unerlässlich.
Messen Sie die genaue Ausfallzeit, die für den Wechsel der Produktionsabmessungen erforderlich ist. Der Wechsel von einem 275-Gallonen-Profil zu einem 330-Gallonen-Profil kann bei schlecht konstruierten Maschinen Stunden dauern. Wenden Sie die Prinzipien des Single-Minute Exchange of Die (SMED) an.
Suchen Sie nach Schnellspannwerkzeugen. Stellen Sie sicher, dass das System rezeptgesteuerte SPS-Steuerungen verwendet. Ein Bediener muss einfach ein neues Rezept auf dem HMI-Bildschirm auswählen. Die Maschine sollte Servos und Schweißparameter automatisch anpassen.
Überprüfen Sie die Herkunft und Marke kritischer interner Komponenten. Dauerbetrieb zerstört billige Teile. Überprüfen Sie die Servomotoren, SPS und Pneumatikzylinder. Verlassen Sie sich bei diesen Elementen auf weltweit anerkannte Marken. Proprietäre Elektronik ohne Markenzeichen wird scheitern. Wenn dies der Fall ist, können Sie nicht schnell Ersatz beschaffen.
Analysieren Sie Ihre verfügbare Grundfläche genau. Kontinuierliche Inline-Layouts erfordern eine lange, schmale Stellfläche. U-förmige oder modulare Konfigurationen sparen Länge, erfordern aber mehr Breite. Sie müssen Bereitstellungsbereiche berücksichtigen. Roh verzinkte Drahtspulen und Rohrbündel nehmen viel Platz in Anspruch. Fertige Käfige erfordern außerdem sofortige Entladebereiche, um Engpässe zu vermeiden.
Best Practice: Kleben Sie die genauen Abmessungen der geplanten Maschinen in Ihrer Fabrikhalle fest. Sorgen Sie für einen sicheren Wartungszugang für einen Umfang von 2 Metern.
Ermitteln Sie frühzeitig den Bedarf an Hochleistungsinfrastruktur. Industrielle Schweißmaschinen verbrauchen enorme elektrische Ströme. Sie benötigen wahrscheinlich spezielle Hochspannungstransformatoren. Ermitteln Sie die spezifischen elektrischen Lastanforderungen für Ihre gesamte Leitung.
Kühlwassersysteme sind Pflicht. MFI-Schweißgeräte erzeugen starke Hitze. Ein Industriekühler mit geschlossenem Kreislauf sorgt dafür, dass Ihre Elektroden nicht schmelzen. Sie benötigen außerdem leistungsstarke Industriedruckluft. Pneumatische Klemmen erfordern einen konstanten Druck (normalerweise 0,6 bis 0,8 MPa), um Stahlrohre während des Schweißens stabil zu halten.
Legen Sie realistische Erwartungen für Versand, Installation und Kalibrierung fest. Standardprojekte dauern Monate. Erläutern Sie die Notwendigkeit eines strengen Factory Acceptance Test (FAT). Führen Sie einen Live-Test durch, bevor die Maschine die Halle des Verkäufers verlässt.
Hier ist Ihre wesentliche FAT-Checkliste:
Versenden Sie genau Ihre Rohmaterialien (Drähte und Rohre) an die Lieferantenanlage.
Führen Sie einen kontinuierlichen 4-Stunden-Produktionszyklus durch.
Messen Sie die Zykluszeiten anhand des vereinbarten Vertrags.
Führen Sie eine zerstörende Prüfung des geschweißten Gitters durch.
Überprüfen Sie die Eckenbiegeradien anhand der UN-Falltestspezifikationen.
Unterzeichnen Sie die Sendung niemals, bis die FAT einwandfrei ist.
Planen Sie Zeit und Ressourcen für anbietergeführte Schulungen ein. Ihr Wartungsteam benötigt eine spezielle Weiterbildung. Sie müssen die Fehlerbehebung bei SPS erlernen. Sie müssen das Anbringen und Ersetzen von Elektroden beherrschen. Durch vorbeugende Wartung bleibt die OEE hoch. Das Ignorieren täglicher Wartungspläne führt garantiert zum Ausfall der Maschine.
Machen Sie sich mit dem Team des Anbieters vertraut. Sie können mehr erfahren Erfahren Sie mehr über uns , um zu verstehen, wie engagierte Ingenieurteams Ihre Weiterbildungsinitiativen nach der Installation unterstützen.
Fordern Sie detaillierte Fallstudien. Fordern Sie Besuche vor Ort bei Produktionslinien an, die ähnliche Käfigmengen produzieren. Es ist hilfreich, zu sehen, wie eine Maschine in einem Ausstellungsraum eines Lieferanten läuft. Wenn man es in einer staubigen Fabrikumgebung mit hohem Tempo laufen sieht, zeigt sich seine wahre Zuverlässigkeit. Sprechen Sie mit den Bodenbetreibern dieser Referenzstandorte. Fragen Sie sie nach häufigen Staus und Ausfallzeiten.
Bewerten Sie den inländischen Ersatzteilbestand des Anbieters. Eine zweiwöchige Wartezeit auf einen proprietären Servomotor stoppt Ihre gesamte Anlage. Diese Ausfallzeiten zerstören die Gewinnspanne. Sie benötigen Garantien für die Teileverfügbarkeit.
Überprüfen Sie die Ferndiagnosefunktionen. Moderne Maschinen verfügen über IoT-fähige SPS. Techniker von Anbietern können sich aus der Ferne anmelden, um Softwarefehler sofort zu beheben. Stellen Sie sicher, dass Sie von robust unterstützt werden Kundendienstprogramme zur Minderung langfristiger Betriebsrisiken.
Erstellen Sie eine Auswahlmatrix, um Anbieter objektiv zu vergleichen. Schauen Sie über den ursprünglichen Aufkleberpreis hinaus. Bewerten Sie den geschätzten Energieverbrauch pro Käfig. Berechnen Sie den genauen Personalbedarf. Schätzen Sie die erwarteten Ausschussraten bei Umstellungen. Berücksichtigen Sie die jährlichen Kosten für die vorbeugende Wartung. Eine billigere Maschine verbraucht oft mehr Strom und erfordert mehr Bediener, wodurch jegliche Vorabeinsparungen entfallen.
Entwerfen Sie eine sehr spezifische Angebotsanfrage (RFQ). Filtern Sie unqualifizierte Anbieter sofort heraus. Geben Sie Ihre genauen Zykluszeitanforderungen an. Geben Sie Ihre Drahtquerschnittsspezifikationen und die Dicke der verzinkten Beschichtung an. Schreiben Sie die FAT-Anforderungen im ursprünglichen Dokument vor. Anbieter, die zögern, Ihre FAT-Bedingungen zu akzeptieren, können nicht die Präzision liefern, die Sie benötigen.
Der Kauf einer Produktionslinie für IBC-Käfige ist grundsätzlich eine Maßnahme zur Risikominderung. Sie müssen Ihre Effizienzziele mit der Realität abgleichen. Die Abstimmung der Maschinenkapazitäten auf Ihr genaues Produktionsvolumen verhindert sowohl Engpässe als auch Kapitalverschwendung.
Denken Sie daran, dass die Maschinenspezifikationen perfekt mit den endgültigen Compliance-Anforderungen übereinstimmen müssen. UN- und DOT-Zertifizierungen hängen vollständig von Ihrer Schweißnahtdurchdringung und Biegegenauigkeit ab. Mittelfrequenzschweißen und präzise mechanische Steuerungen sind für die Sicherheit bei der Lagerung gefährlicher Flüssigkeiten unerlässlich.
Bevor Sie Lieferantenanfragen einleiten, überprüfen Sie Ihre aktuelle Anlageninfrastruktur. Überprüfen Sie Ihre elektrischen Transformatoren, Kühlkapazitäten und Stellfläche. Definieren Sie Ihre genauen Taktzeitanforderungen. Diese Vorbereitung garantiert Ihnen die Anschaffung eines Systems, das vom ersten Tag an die Rentabilität steigert.
A: Die Standardvorlaufzeiten liegen in der Regel zwischen 4 und 8 Monaten. Das Entwerfen kundenspezifischer Layouts, die Herstellung des Hochleistungsrahmens und das Programmieren von SPS erfordern viel Zeit. Umfangreiche Anpassungen oder spezielle modulare Integrationen werden die Zeitpläne in Richtung der 8-Monats-Marke verschieben. Rechnen Sie immer mit zusätzlichen 3–4 Wochen für den Versand, die Installation vor Ort und die SAT-Kalibrierung ein.
A: Ja. Hochwertige Leitungen verarbeiten sowohl 275-Gallonen- als auch 330-Gallonen-Größen. Dies erfordert Schnellwechselwerkzeuge und rezeptgesteuerte SPS-Anpassungen. Der Bediener wählt das neue Profil auf dem Bildschirm aus und die Maschine passt die Parameter an. Große Abweichungen von den Standardprofilen erfordern jedoch möglicherweise spezielle modulare Erweiterungen oder spezielle Maschinen.
A: Eine vollautomatische Linie verlagert den Arbeitsschwerpunkt vom manuellen Heben auf die Überwachungskontrolle. Normalerweise benötigen Sie 1 bis 2 Bediener pro Schicht. Sie überwachen die Rohstoffzufuhr, überwachen die Qualitätskontrolle und verwalten SPS-Warnungen. Für eine schnelle Fehlerbehebung benötigen Sie außerdem Zugang zu einem engagierten Wartungstechniker.
A: Zu den häufigsten Problemen gehören der Verschleiß der Schweißelektrode und die Verschlechterung der pneumatischen Dichtung. Verzinkter Stahl hinterlässt Zinkablagerungen auf den Elektroden, die eine regelmäßige Bearbeitung oder einen Austausch erfordern. Bei Pneumatikzylindern kommt es durch kontinuierliche Hochgeschwindigkeitszyklen zu Dichtungsverschleiß. Durch die Einhaltung eines strengen, täglichen vorbeugenden Wartungsplans wird verhindert, dass diese geringfügigen Verschleißteile zu größeren Produktionsausfällen führen.
