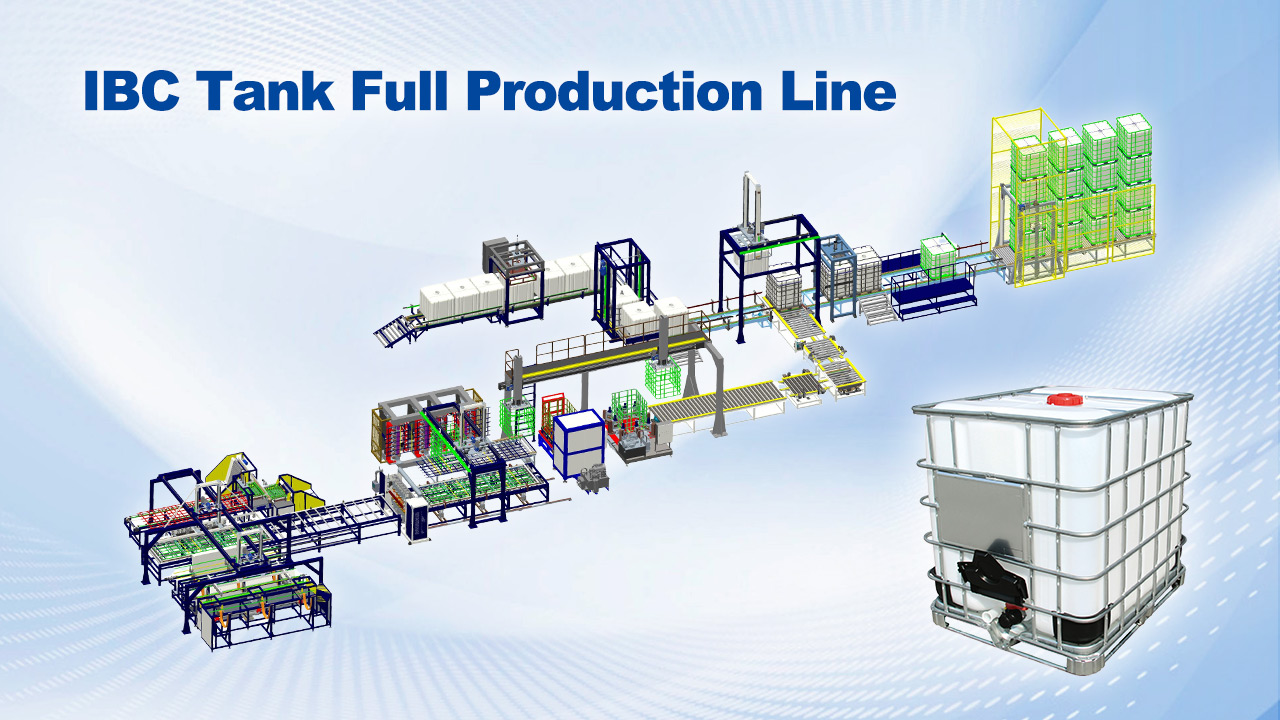

Investir dans un La ligne de production IBC Cage représente une dépense d’investissement à enjeux élevés pour les fabricants d’emballages. Vous devez maximiser l’efficacité globale de l’équipement (OEE) tout en maintenant une stricte conformité du produit final. Le transport de liquides dangereux nécessite que les conteneurs pour vrac intermédiaires (IBC) répondent aux normes de sécurité rigoureuses de l'ONU. Vos choix d’équipement impactent directement ces certifications.
Les acheteurs sont souvent confrontés à des risques importants pendant la phase de spécification. Une sous-spécification de vos machines entraîne des goulots d'étranglement immédiats, des taux de défauts élevés et des soudures faibles. Vous perdrez de l’argent en retouches et en rebuts. À l’inverse, une spécification excessive conduit à des dépenses d’investissement excessives. Vous finissez par payer pour une capacité inutilisée et des fonctionnalités complexes dont vous n’avez pas besoin.
Ce guide fournit un cadre clair et axé sur l'ingénierie pour vous aider à évaluer et à acquérir la configuration de fabrication idéale. Vous apprendrez à sélectionner les bonnes machines pour les cages IBC en acier galvanisé. Nous basons ces recommandations sur des volumes de production précis et des capacités réalistes des installations.
Le volume de production dicte l'automatisation : alignez les catégories de machines (semi-automatiques ou entièrement automatisées) directement sur vos temps de cycle cibles (par exemple, cages produites par équipe).
La qualité du soudage est synonyme de conformité : la technologie de soudage à moyenne fréquence n'est pas négociable pour produire des cages qui réussissent les tests stricts de chute et de vibration requis pour le stockage de liquides dangereux.
Des tests rigoureux sont essentiels : ne contournez jamais les tests d'acceptation en usine (FAT) et les tests d'acceptation sur site (SAT) structurés lors de la validation des réclamations des fournisseurs.
Vous devez établir des mesures de base strictes avant d’évaluer une machine. La capacité de production définit toute l’architecture de votre atelier de fabrication. Faites la différence entre les besoins de 30 à 40 cages par heure et ceux de plus de 60 cages par heure. Un objectif de volume inférieur permet des stations de transfert manuelles. Un volume plus élevé exige une automatisation continue et synchronisée. Calculez votre production requise par quart de travail. Incluez un tampon de 15 % pour la maintenance planifiée et les temps d'arrêt imprévus.
Les machines doivent s’adapter aux dimensions spécifiques de votre conteneur. Les tailles standard incluent les variantes de 275 gallons (1 000 L) et de 330 gallons (1 250 L). Votre équipement doit basculer entre ces profils de manière transparente. Évaluer les capacités de manipulation du calibre des fils. Différents marchés exigent différents profils de tubes galvanisés. Assurez-vous que les machines que vous avez choisies prennent en charge la limite d'élasticité de l'acier et l'épaisseur de revêtement exactes que vous prévoyez d'utiliser. Des machines rigides entraînent des retards de production coûteux.
Meilleure pratique : standardisez vos apports de matières premières dès le début. Les variations de trempe du fil galvanisé perturberont les mécanismes d'alimentation automatisés.
La précision de la ligne de production a un impact direct sur la certification finale. Le bac IBC doit être conforme aux réglementations de l'ONU et du DOT pour un stockage sûr des liquides. Les transporteurs laissent tomber, vibrent et empilent ces conteneurs sous de lourdes charges. Les mailles de soudure faibles se briseront. Une flexion des coins imprécise compromet l’intégrité structurelle. Votre équipement de fabrication doit garantir une répétabilité absolue. Une pénétration constante des soudures garantit que la cage absorbe l'énergie cinétique lors des tests de chute obligatoires.
Évaluez vos coûts de main-d’œuvre régionaux. Ce calcul détermine la période de récupération viable pour les lignes à forte automatisation par rapport aux lignes à assistance manuelle. Dans les régions où la main d’œuvre est coûteuse, les systèmes entièrement automatisés offrent un retour sur investissement rapide. Ils réduisent les effectifs et éliminent la fatigue des opérateurs. Sur les marchés où la main d’œuvre est accessible et abordable, les lignes semi-automatiques offrent une barrière à l’entrée plus faible. Tenez toujours compte du coût d’embauche de techniciens spécialisés pour maintenir la robotique avancée.
Matrice de correspondance des capacités de production
Catégorie de machines |
Sortie cible (cages/heure) |
Profil de fabricant idéal |
Exigence de l'opérateur |
|---|---|---|---|
Semi-automatique |
30 - 40 |
Fournisseurs régionaux, cibles de faibles volumes |
3 à 5 opérateurs manuels |
Entièrement automatique |
60 - 90+ |
Fournisseurs d'emballages d'entreprise |
1 à 2 opérateurs de supervision |
Modulaire / Par étapes |
40 - 60 |
Les fabricants en croissance se développent |
2 à 3 opérateurs |
Ces configurations fonctionnent mieux pour les fabricants régionaux. Ils conviennent aux installations gérant des objectifs de volume inférieurs et des budgets d’investissement contraints. Les lignes semi-automatiques s'appuient sur des bassins de main d'œuvre accessibles. Les fonctionnalités incluent généralement le chargement manuel du cadre et le soudage automatisé des treillis. Les opérateurs transfèrent manuellement les treillis soudés vers les postes de pliage et d’assemblage.
Les limites sont claires. Les temps de cycle restent incohérents en raison de la fatigue des opérateurs. Le levage manuel augmente le risque de dommages liés à la manipulation. La qualité de la soudure reste élevée, mais le débit fluctue au cours d'une même équipe.
Erreur courante : sous-estimer la pression physique exercée sur les opérateurs. Le levage manuel de treillis en acier lourds nécessite un support ergonomique robuste.
Les fournisseurs d'emballages d'entreprise ont besoin de solutions entièrement automatisées. Ces systèmes gèrent sans effort des demandes volumineuses. Les caractéristiques comprennent une alimentation en fil automatisée et un soudage continu du treillis. Des bras robotisés gèrent les opérations de transfert. La ligne gère automatiquement le pliage, le verrouillage et l’intégration des palettes de base. L'intervention humaine est minime.
Cependant, vous êtes confronté à des limitations strictes. Ces lignes nécessitent un espace au sol important. Les dépenses en capital initiales sont beaucoup plus élevées. Vous avez également besoin de techniciens de maintenance hautement qualifiés. Un défaut mineur du capteur peut interrompre l’ensemble du processus de production.
Les fabricants en pleine croissance choisissent souvent des systèmes modulaires. Ils fournissent une capacité immédiate ainsi qu’une feuille de route claire pour la mise à l’échelle. Vous commencez avec des modules de base semi-automatiques. Vous modernisez ensuite les transferts robotisés ou les unités d'assemblage de base automatisées plus tard.
Évaluez soigneusement les risques d’intégration. L'ajout de robots à une ligne existante nécessite des temps d'arrêt importants. Les échanges logiciels entre les anciens et les nouveaux automates entraînent souvent des retards. Consultez un expert pour revoir votre aménagement. Vous pouvez explorer des conceptions de mise en page flexibles grâce à des des services de personnalisation pour garantir la pérennité de votre usine.

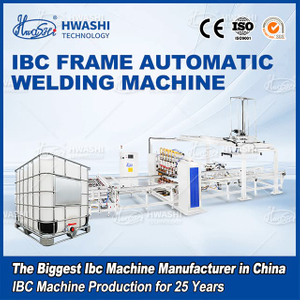

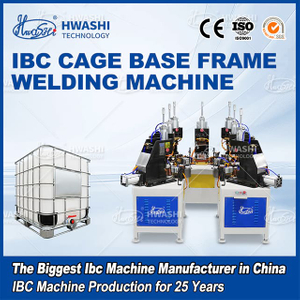

Évaluez l’onduleur moyenne fréquence (MFI) par rapport au soudage CA standard. La technologie MFI est largement supérieure. Il fonctionne à 1000 Hz par rapport au standard 50/60 Hz. Cela réduit les projections de fusion et permet d'économiser beaucoup d'énergie. MFI assure une pénétration plus profonde et plus uniforme sur l’acier galvanisé. Il empêche le revêtement de zinc de dégrader gravement le pépite de soudure.
Vérifiez les machines pour la détection automatisée des défauts de maillage. Renseignez-vous auprès des fournisseurs sur le réglage automatique des électrodes. À mesure que les électrodes s'usent, le PLC doit adapter le courant pour maintenir la résistance de la soudure. Cela empêche les joints faibles de passer le long de la ligne.

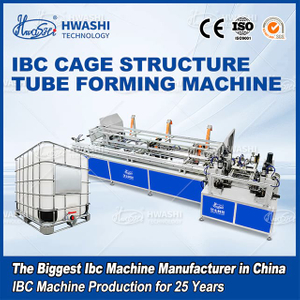

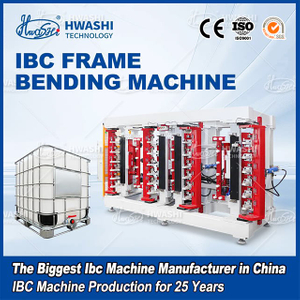

Évaluez les unités de pliage de coin. Choisissez entre les systèmes mécaniques et hydrauliques. La précision pendant la phase de flexion évite une défaillance catastrophique de la cage sous des charges dynamiques. Si le rayon de courbure est trop aigu, le fil d'acier se fracture. S'il est trop lâche, le bac IBC se déplace à l'intérieur de la cage.

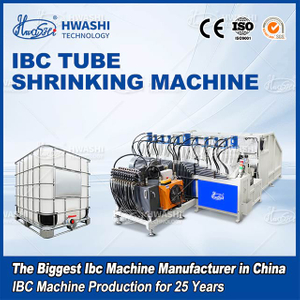

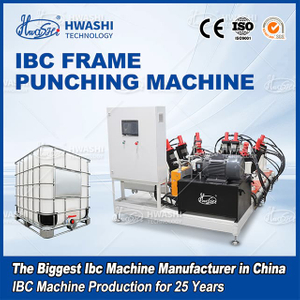

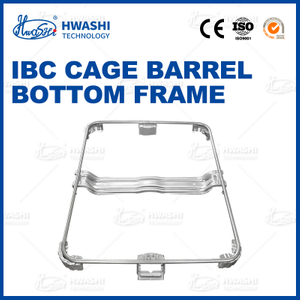

Passez en revue les mécanismes d’aplatissement des tuyaux. Examinez les stations de perforation. Des poinçons mal alignés compromettent l’intégrité structurelle de l’assemblage de la palette de base. Un outillage de précision est essentiel ici.
Mesurez le temps d’arrêt exact requis pour changer les dimensions de production. Passer d'un profil de 275 gallons à un profil de 330 gallons peut prendre des heures sur des machines mal conçues. Appliquer les principes d'échange de matrices en une seule minute (SMED).
Recherchez des outils à dégagement rapide. Assurez-vous que le système utilise des commandes API basées sur des recettes. Un opérateur doit simplement sélectionner une nouvelle recette sur l'écran IHM. La machine doit ajuster automatiquement les servos et les paramètres de soudage.
Vérifiez l’origine et la marque des composants internes critiques. Un fonctionnement continu détruit les pièces bon marché. Inspectez les servomoteurs, les automates et les vérins pneumatiques. Faites confiance à des marques mondialement reconnues pour ces éléments. Les appareils électroniques propriétaires et sans marque échoueront. Lorsqu’ils le font, vous ne pouvez pas trouver des remplaçants rapidement.
Analysez avec précision votre surface au sol disponible. Les mises en page en ligne continues nécessitent une empreinte longue et étroite. Les configurations en forme de U ou modulaires permettent de gagner de la longueur mais nécessitent plus de largeur. Vous devez tenir compte des zones de rassemblement. Les bobines de fil galvanisé brut et les faisceaux de tubes consomment énormément d'espace. Les cages finies nécessitent également des zones de déchargement immédiates pour éviter les goulots d'étranglement.
Meilleure pratique : notez les dimensions exactes des machines proposées dans votre usine. Incluez un périmètre de 2 mètres pour un accès de maintenance sécurisé.
Identifiez dès le début les besoins en infrastructures lourdes. Les machines à souder industrielles consomment des courants électriques massifs. Vous aurez probablement besoin de transformateurs haute tension dédiés. Cartographiez les exigences spécifiques en matière de charge électrique pour l’ensemble de votre ligne.
Les systèmes d'eau de refroidissement sont obligatoires. Les soudeurs MFI génèrent une chaleur intense. Un refroidisseur industriel en boucle fermée garantit que vos électrodes ne fondent pas. Vous avez également besoin d’air comprimé industriel de grande capacité. Les pinces pneumatiques nécessitent une pression constante (généralement de 0,6 à 0,8 MPa) pour maintenir rigidement les tubes en acier pendant le soudage.
Définissez des attentes réalistes en matière d’expédition, d’installation et d’étalonnage. Les projets standards prennent des mois. Détaillez la nécessité d’un test d’acceptation en usine (FAT) rigoureux. Avant que les machines ne quittent l'atelier du fournisseur, effectuez un test en direct.
Voici votre liste de contrôle FAT essentielle :
Expédiez vos matières premières exactes (fils et tubes) aux installations du fournisseur.
Exécutez un cycle de production continu de 4 heures.
Mesurez les temps de cycle par rapport au contrat convenu.
Effectuer des tests destructifs sur le treillis soudé.
Vérifiez les rayons de courbure des coins par rapport aux spécifications de test de chute de l'ONU.
Ne signez jamais l’expédition tant que le FAT n’est pas impeccable.
Prévoyez du temps et des ressources pour la formation dirigée par le fournisseur. Votre équipe de maintenance a besoin d’une formation spécialisée. Ils doivent apprendre le dépannage des automates. Ils doivent maîtriser le dressage et le remplacement des électrodes. L’entretien préventif maintient un OEE élevé. Ignorer les programmes de maintenance quotidiens garantit une panne de la machine.
Familiarisez-vous avec l'équipe du vendeur. Vous pouvez en savoir plus à propos de nous pour comprendre comment des équipes d'ingénierie dédiées soutiennent vos initiatives de perfectionnement des compétences après l'installation.
Exigez des études de cas détaillées. Demander des visites de sites sur des lignes opérationnelles produisant des volumes de cages similaires. Voir une machine fonctionner dans la salle d’exposition d’un fournisseur est utile. Le voir fonctionner dans un environnement d’usine poussiéreux et à rythme élevé révèle sa véritable fiabilité. Parlez aux opérateurs d’étage sur ces sites de référence. Interrogez-les sur les bourrages courants et les événements de temps d'arrêt.
Évaluer l’inventaire national de pièces de rechange du fournisseur. Une attente de deux semaines pour un servomoteur exclusif arrête toute votre usine. Ce temps d'arrêt détruit les marges bénéficiaires. Vous avez besoin de garanties sur la disponibilité des pièces.
Examinez les capacités de diagnostic à distance. Les machines modernes sont équipées d'automates compatibles IoT. Les ingénieurs des fournisseurs peuvent se connecter à distance pour résoudre instantanément les pannes logicielles. Assurez-vous d’être soutenu par des programmes de service après-vente pour atténuer les risques opérationnels à long terme.
Créez une matrice de liste restreinte pour comparer objectivement les fournisseurs. Regardez au-delà du prix initial de la vignette. Évaluez la consommation d’énergie estimée par cage. Calculez l’effectif exact requis. Estimez les taux de rebut attendus lors des changements de version. Tenez compte des coûts annuels de maintenance préventive. Une machine moins chère consomme souvent plus d’électricité et nécessite plus d’opérateurs, éliminant ainsi toute économie initiale.
Rédiger une demande de devis (RFQ) très spécifique. Filtrez immédiatement les fournisseurs non qualifiés. Détaillez vos exigences exactes en matière de temps de cycle. Incluez vos spécifications de calibre de fil et les épaisseurs de revêtement galvanisé. Mandater les exigences FAT dans le document initial. Les fournisseurs qui hésitent à accepter vos conditions FAT ne peuvent pas fournir la précision dont vous avez besoin.
L'achat d'une ligne de production de cages IBC est fondamentalement un exercice d'atténuation des risques. Vous devez cartographier vos objectifs d’efficacité par rapport à la réalité. L'alignement des capacités de la machine sur votre volume de production exact évite à la fois les goulots d'étranglement et le gaspillage de capitaux.
N'oubliez pas que les spécifications des machines doivent correspondre parfaitement aux exigences de conformité finales. Les certifications UN et DOT dépendent entièrement de la pénétration de votre soudure et de la précision de pliage. Le soudage à moyenne fréquence et les contrôles mécaniques précis sont non négociables pour la sécurité du stockage des liquides dangereux.
Avant de lancer des appels d’offres auprès des fournisseurs, auditez l’infrastructure actuelle de vos installations. Vérifiez vos transformateurs électriques, vos capacités de refroidissement et votre surface au sol. Définissez vos exigences exactes en matière de temps de cycle. Cette préparation vous garantit de vous procurer un système qui améliore la rentabilité dès le premier jour.
R : Les délais de livraison standard varient généralement de 4 à 8 mois. La conception de configurations personnalisées, la fabrication du cadre robuste et la programmation des automates nécessitent beaucoup de temps. Une personnalisation approfondie ou des intégrations modulaires spécialisées pousseront les délais vers la barre des 8 mois. Tenez toujours compte de 3 à 4 semaines supplémentaires pour l’expédition, l’installation sur site et l’étalonnage SAT.
R : Oui. Les lignes de haute qualité prennent en charge les formats de 275 gallons et de 330 gallons. Cela nécessite un outillage à dégagement rapide et des ajustements de l'automate basés sur des recettes. Les opérateurs sélectionnent le nouveau profil sur l'écran et la machine ajuste les paramètres. Cependant, de fortes variations par rapport aux profils standard peuvent nécessiter des modules complémentaires distincts ou des machines dédiées.
R : Une ligne entièrement automatisée déplace l'attention du travail du levage manuel vers le contrôle de supervision. Vous avez généralement besoin de 1 à 2 opérateurs par équipe. Ils surveillent les approvisionnements en matières premières, supervisent le contrôle qualité et gèrent les alertes PLC. Vous avez également besoin d’avoir accès à un technicien de maintenance dédié pour un dépannage rapide.
R : Les problèmes les plus fréquents incluent l’usure des électrodes de soudage et la dégradation des joints pneumatiques. L'acier galvanisé laisse une accumulation de zinc sur les électrodes, nécessitant un pansement ou un remplacement régulier. Les vérins pneumatiques subissent une usure des joints due à un cycle continu à grande vitesse. Le respect d’un programme strict de maintenance préventive quotidienne évite que ces pièces d’usure mineures ne provoquent des arrêts de production majeurs.
